浮动密封的工作原理

返回列表 来源: 东晟密封 发布日期: 2020.08.22

浮动密封是一种机械设备密封方法,一种以便融入恶劣的办公环境而发展起來的转动动密封设备。具备内孔动态性密封作用的独特方式的机械设备,检修方便,密封特性好,使用期长,构造简单的特性,运用在工程机械设备及其别的其他机械设备上。比如液压起重机、挖掘机、等工程机械设备,及其矿用防机械设备、农用机械、建筑工程机械等。

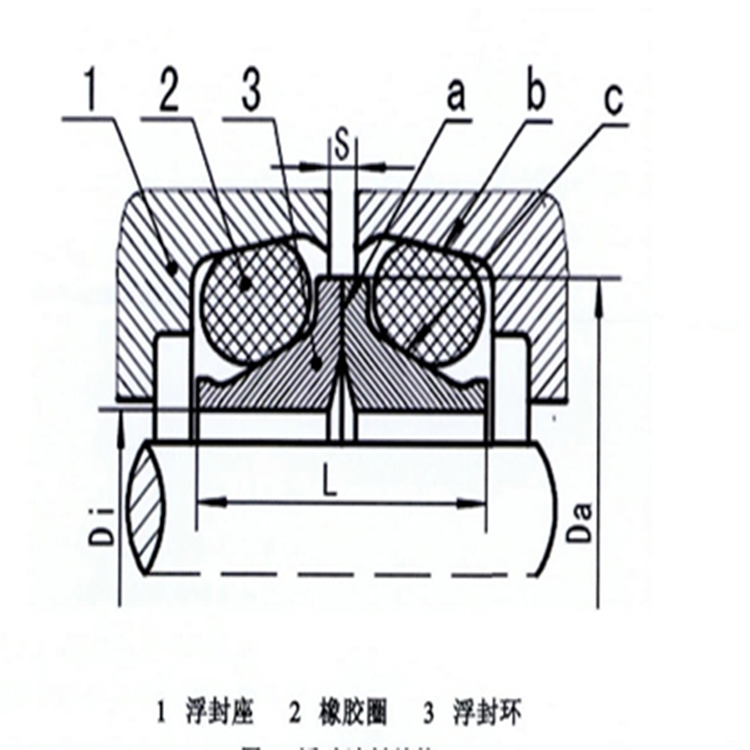

浮动密封一般是由一对浮动密封环(下称“浮封环”)、2个橡胶圈、2个浮封座等共六一部分构成的密封系统软件(见图 1),共五处密封规定。

浮动密封结构

浮封环是一个径向呈马鞍形,由有色金属原材料做成的浮动式的内孔密封环。橡胶圈是一径向横截面为环形而横截面直徑较粗的硫化橡胶环。浮动座是带有一个内锥面、具有托着橡胶圈与浮动环并使二者在室内空间维持一定部位的座腔。

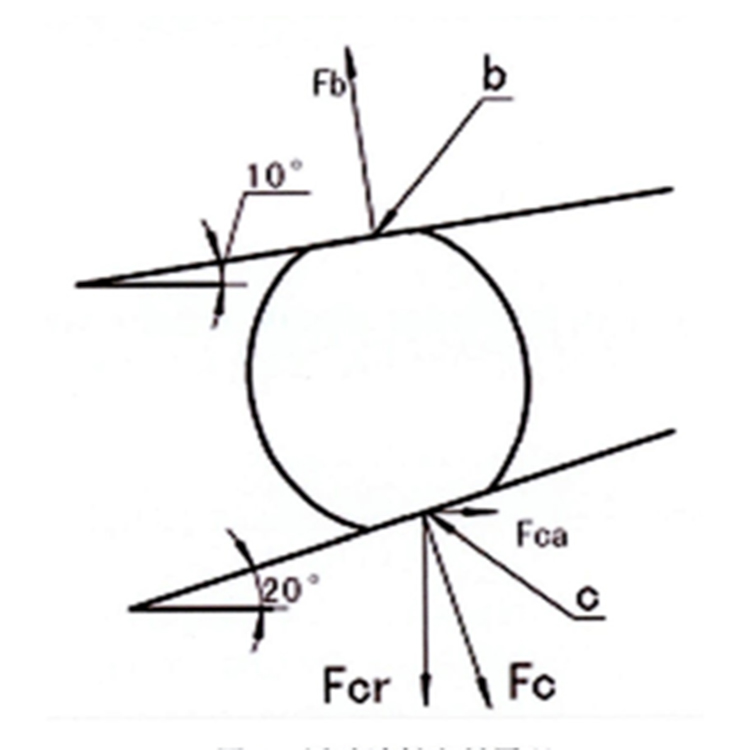

浮封环需成对使用,一个随转动件转动(动环),另一个相对静止(定环),在动环与浮封座中间及其在定环与浮封座中间的锥面处,各装进一个具备环形横断面的橡胶圈,在安装预紧力功效下橡胶圈在浮封座产生的密封腔内受径向缩小造成形变。造成垂直平分浮封座锥面的弹性 Fb 和竖直浮封环锥面的弹性Fc,弹性 Fc 溶解为径向分力 Fca 和轴向分力 Fcr。弹性 Fb 是橡胶圈与浮封座锥面密不可分触碰完成 b 处密封,弹性 Fc 是橡胶圈与浮封环锥面密不可分触碰完成 c 处密封,径向分力 Fca 使两浮封环密封面密不可分触碰,完成 a 处密封,完成全部密封系统软件的 5 处密封规定(如图 )。

浮动密封图
