在液压系统中，密封件的性能直接关系到系统的稳定运行和效率。格莱圈，作为典型的组合密封件，由主密封环与O型圈组合而成，广泛应用于各类旋转轴密封场合。然而，传统格莱圈在实际应用中暴露出对轴摩擦阻力大、难以与带润滑孔的轴匹配等问题。针对这些不足，一种新型轴用 旋转格莱圈应运而生，通过优化设计，实现了密封性能与摩擦阻力的双重提升。本文将围绕这一新型旋转格莱圈的设计特点、工作原理、优势及应用展开详细分析，并探讨其配图的合理性。

一、新型轴用旋转格莱圈的设计特点

‌1. 三槽结构设计‌

新型轴用旋转格莱圈最显著的特点是将传统格莱圈的两个槽改为三个槽，即第一环形内槽、第二环形内槽和第三环形内槽。这三个槽沿密封环轴线方向依次排列，其中第二环形内槽的宽度大于第一和第三环形内槽。这一设计不仅美观，更重要的是，它使得第二环形内槽能够与轴上的润滑小孔正对，从而解决了传统格莱圈无法与带孔轴匹配的问题。

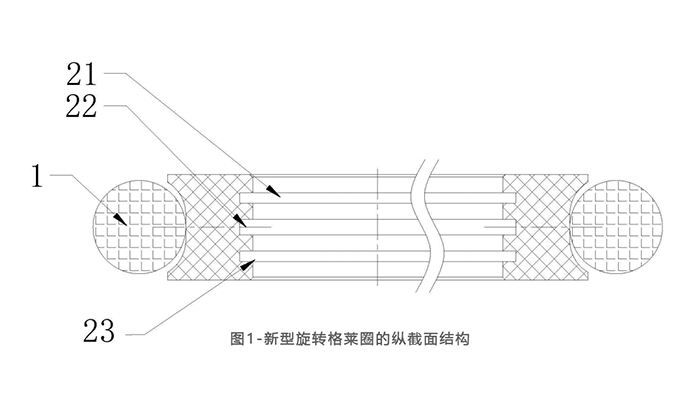

‌配图建议‌：图1可展示新型旋转格莱圈的纵截面结构，清晰呈现三槽设计及O型圈的位置，帮助读者直观理解其结构特点。

‌2. 材质与抛光处理‌

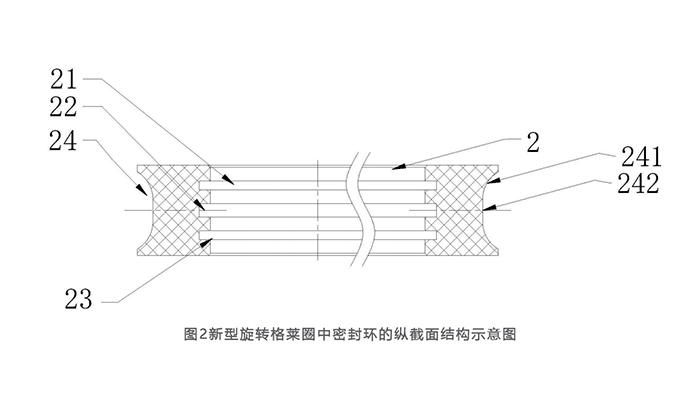

新型旋转格莱圈的密封环采用PTFE与碳纤维复合材料制成，这种材质在保证耐磨性的同时，将摩擦系数降到最低。此外，密封环的内侧壁及三个环形内槽均经过抛光处理，进一步减小了安装初期的摩擦阻力。‌配图建议‌：图2可聚焦于密封环的细节，特别是抛光处理的部分，通过放大或标注，强调其材质与工艺特点。

‌3. 环形外槽的优化‌

传统旋转格莱圈的环形外槽为一整个圆弧面，而新型旋转格莱圈的环形外槽则由一个竖直面和两个较小弧面连接而成。这一设计在不减小O型圈压缩率的前提下，减小了O型圈在环形外槽内的填充率，从而在一定程度上减小了产品与轴之间的贴紧力，进而降低了摩擦阻力。‌配图建议‌：在图1或图2中，通过标注或箭头指示，突出环形外槽的优化设计，帮助读者理解其工作原理。

二、新型轴用旋转格莱圈的工作原理

新型轴用旋转格莱圈的工作原理基于其独特的三槽设计和材质选择。在轴上开设润滑小孔的情况下，第二环形内槽能够与小孔正对，确保轴在运转时不会因小孔的存在而影响密封性能。同时，从小孔排出的润滑油能迅速到达第二环形内槽所在的整个圆周，实现快速润滑。此外，三个环形内槽的设计有效减小了密封环与轴的接触面积，从而降低了摩擦阻力。

三、新型轴用旋转格莱圈的优势

‌1. 降低摩擦阻力‌

通过三槽设计和材质优化，新型旋转格莱圈显著降低了对轴的摩擦阻力，提高了系统的运行效率和使用寿命。

‌2. 提升密封性能‌

第二环形内槽与轴上润滑小孔的正对设计，确保了轴在运转时的密封性能不受影响，同时实现了快速润滑。

‌3. 适应性强‌

新型旋转格莱圈能够广泛应用于各种需要旋转轴密封的场合，特别适用于轴上开设润滑小孔的情况，拓展了其应用范围。

四、新型轴用旋转格莱圈的应用实例

在实际应用中，新型轴用旋转格莱圈已展现出显著的效果。例如，在液压泵、液压马达等旋转轴密封场合，新型旋转格莱圈不仅降低了系统的能耗和噪音，还提高了设备的稳定性和可靠性。此外，在一些特殊行业，如航空航天、精密机械等领域，新型旋转格莱圈也因其优异的性能而备受青睐。

新型轴用旋转格莱圈通过三槽设计、材质优化和环形外槽的改进，实现了密封性能与摩擦阻力的双重提升。其独特的设计理念和优异的性能表现，使其在液压系统旋转轴密封领域具有广泛的应用前景。随着技术的不断进步和市场的不断拓展，新型旋转格莱圈有望成为未来密封件领域的重要发展方向。在配图方面，通过合理的选择和标注，可以有效增强文章的可读性和说服力，帮助读者更好地理解和应用这一新型密封件。

《液压缸格莱圈的介质、特点及技术条件》
东晟密封件（2018）系统阐述了旋转格莱圈DRS密封件的技术参数：压力范围30MPa、温度-35~200℃、速度2m/s，采用NBR/PTFE复合材料，适用于液压油/水/气等多介质环境。

《旋转格莱圈的规格和沟槽尺寸》
Seals-Mall （2025）详细图解了双作用密封结构，指出其沟槽设计具有：①提高单位密封面负载压力 ②形成润滑油槽降低摩擦 ③端面泄压槽改善启动性能等特点，适用轴径最大达2700mm。

PTFE材料国际规范
ASTM D4895与ISO 13000-1:2021规定了填充PTFE的拉伸性能测试方法，其中碳纤维增强型PTFE的摩擦系数≤0.1，适用于高压旋转密封工况。

中国国家标准
GB/T 39714-2020明确了PTFE半成品的密度（2.14-2.20g/cm³）、拉伸强度（≥28MPa）等关键技术指标，支撑旋转格莱圈的可靠性设计。
