V 形橡胶组合密封圈
返回列表 来源: 东晟密封 发布日期: 2021.06.16

V形橡胶组合密封圈是一组由纤维增强的人字形圈组成的密封,通常为 1+5+1 或 1+3+1 结构.分别由支承环(1)、密封环(2)和压环(3)组成.在这种压紧型密封中,施加的轴向力在每个填充环之间传递,并使其压紧在活塞杆表面.除了标准材料外,用于各种工况的特殊材料也可供货.

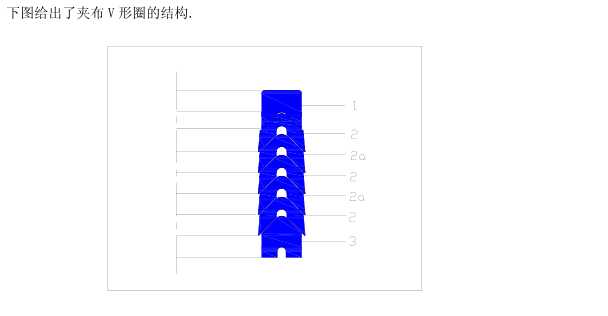

图中:

V形橡胶组合密封圈图

1.在标准型产品中,“U”圈或基座圈是用纤维增强材料制造的,包括浸有丁腈橡胶复合物的棉织层,用以提高抗挤出性能.该元件主要用来支承 V 形圈,以保证良好的性能.

2.在标准型品种中,V形圈是用增强的棉纤维和丁腈橡胶弹性体制成的,弹性好,密封效果好,耐挤压.由于它们的特殊结构,V形圈对油液压力变化十分敏感,使它们能够贯穿其径向截面并产生变形,增大了密封载荷和有效性.其接触压力与施加的压力成正比.2a)这里的 V 形圈是用纯弹性体做的,密封效果非常好.

3.压环或张紧卷是用聚甲醛(POM).或聚四氟乙烯(PTFE)制成的,该元件的功能是保证均匀的压力分布.

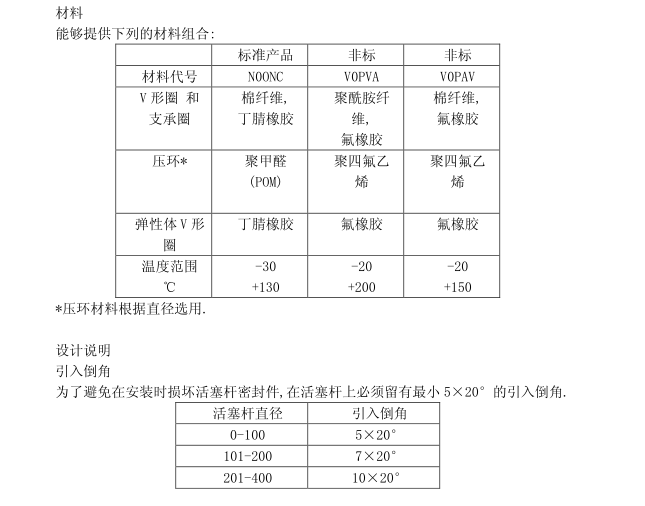

V形橡胶组合密封圈材料组合

V形橡胶组合密封圈优点:

1.非常坚固的密封件,不敏感,对各种工况适应能力强.

2.可调整.便于现场安装和更换(各个环之间可撤离).

3.尺寸范围宽、对配合表面要求不严格.

4.应用于轧钢机、水压机械、压机、连铸设备、起重机用稳定装置液压缸、船舶液压.

V形橡胶组合密封圈技术数据

工况技术条件:

压力: 达 40MPa.

速度: 达 0.5m/s.

温度: -30℃至+200℃,

材料取决于介质 液压油,矿物油,水乙二醇,水乳化液

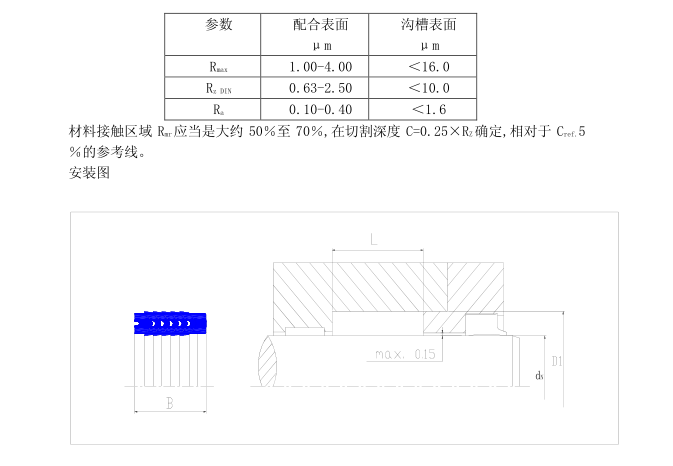

V形橡胶组合密封圈表面粗糙:

V形密封圈的表面粗糙度
