双唇U形圈密封件
返回列表 来源: 东晟密封 发布日期: 2021.06.19

双唇U形圈密封件主要用做液压缸中的活塞杆密封件,由于其良好的机械性能,用在标准缸结构中,特别用于恶劣工作条件下工程机械液压缸。U 形圈是一种紧凑结构的双唇密封件。双唇U形圈密封件是转为小沟槽设计的。它特别适合用在节省空间的设计中。即使系统压力很低,这种紧凑的结构形式仍能提供良好的密封效果。U形圈在动态密封区域有两道密封唇。带两道密封唇的结构形式改善了低系统压力时的泄漏特性。由于在两个密封唇之间形成了一个储油腔,当系统压力高于 10MPa 时,摩擦力能相应减小。此外,第二道密封唇可以防止赃物从大气侧进入系统内。

双唇U形圈密封件作用原理 :

U 形圈的密封效果来自密封体内在的预加载荷和安装时密封唇的压缩。在工作状态下,系统压力作用在 U 形圈上,增加了 U 形圈和活塞杆的径向接触应力。 在低速时,由于在密封间隙中没有形成充分的润滑油膜,以及由于密封件的材料特性,U 形圈可能会产生爬行现象。

双唇U形圈密封件 优点:

1.高压和低压下均有良好的密封效果,耐磨性好,磨损小

2.不受突加载荷的影响,适合用于小沟槽,安装简单

双唇U形圈密封件技术参数:

工作压力: 最高 40MPa

速 度: 达 0.4m/s

温 度: 在矿物油中使用:﹣35 至﹢110℃

介 质: 矿物油

密封间隙:活塞杆与密封装置之间的径向间隙与工作压力和活塞杆直径有关。

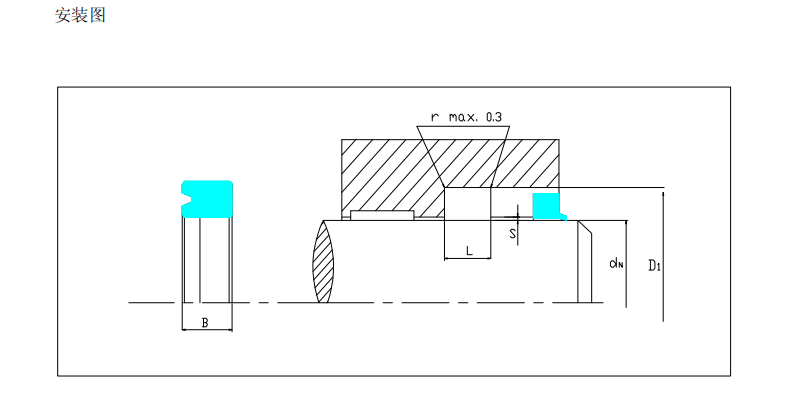

双唇U形圈密封件
