普通15种油封截面结构类型及结构特点?
返回列表 来源: 发布日期: 2022.11.25


     油封是用来封油(油是传动系统中最常见的液体物质,也泛指一般的液体物质之意)的机械元件。东晟油封告诉您包含有低速型金属骨架油封,高速型油封,双唇型骨架油封,复合型TC油封,耐压型高低压油封,封孔油封,端面油封,包装型外骨架油封,无簧型骨架油封,J型无骨架油封,U型弹簧油封,S型无骨架油封,往复型油封,单向动压型油封,双向动压型骨架油封。它将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏。 普通15油封截面结构类型及结构特点?

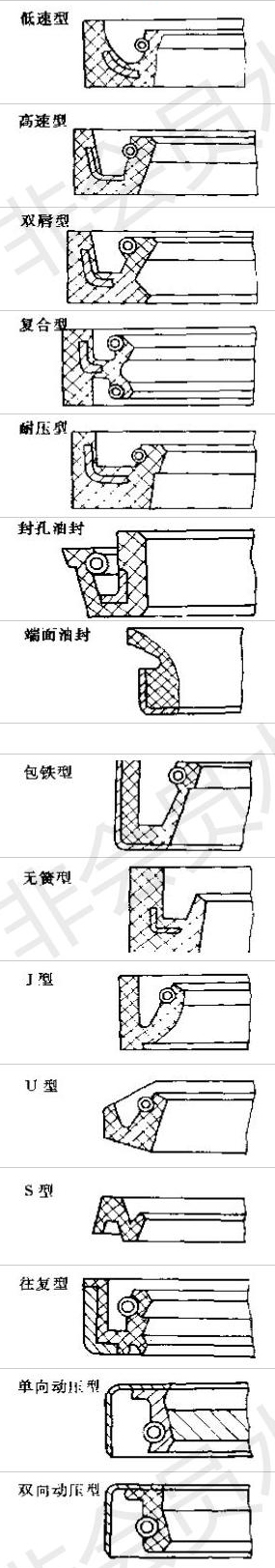

1-1 普通15油封截面结构类型及结构特点?




名称

类型和简图

特点

低速型金属骨架油封

  普通15种油封截面结构类型及结构特点截面图5

带金属骨架和螺旋弹簧的单唇油封,线速度低于4米/秒

高速型油封

同低速型,但在材质及结构上针对高速条件设计,线速度可达2-15米/秒,可做成双唇型。

双唇型骨架油封

同低速型,但具有防尘防水的副唇,可制成高速型。

复合型TC油封

可视为两个油封的复合结构,用于密封两种不同介质的场合。

耐压型高低压油封

提高油封结构的承压能力性能好,用于较高压力场合。

封孔油封

唇口位于外圈、用于密封旋转孔,可制成双唇型油封。

端面油封

唇口位于轴端面,主要作为防尘密封件。

包装型外骨架油封

骨架外露成金属壳,装配简便,定位准确,同心度好。

无簧型骨架油封

仅有骨架而无弹簧,常用作防尘密封件,尺寸紧凑,油封高度为4-7毫米。

J型无骨架油封

仅有弹簧而无骨架,常用于大轴径的低速机械上,装填时外圈需用压板固定。用于小轴径上,亦可制成有骨架的

U型弹簧油封

切面似U形,仅有弹簧而无骨架,装填在梯形沟槽中使用。

S型无骨架油封

无骨架无弹簧,尺寸紧凑,装填在与毡封相似的梯形槽中作为为防尘密封件。

往复型油封

用于低压往复活塞杆密封,压力可达0.7兆帕,速度可达1米/秒。

单向动压型油封

唇口气侧面上有螺纹或斜筋等浅花纹,正转时产生动压回流作用,把将要滴漏的油回流到油侧,反转时漏油。

双向动压型骨架油封

唇口气侧面上有对称的浅花纹,动压回流原理同单向动压型。正反转时均有动压回流作用。




低速型金属骨架油封,高速型油封,双唇型骨架油封, 复合型TC油封,耐压型高低压油封, 封孔油封 ,端面油封,包装型外骨架油封, 无簧型骨架油封 ,J 型无骨架油封,U型弹簧油封,S 型无骨架油封 , 往复型油封 ,单向动压型油封,双向动压型骨架油封
