六片组合密封圈丨叠层设计+石墨导热结构设计与材料优势！

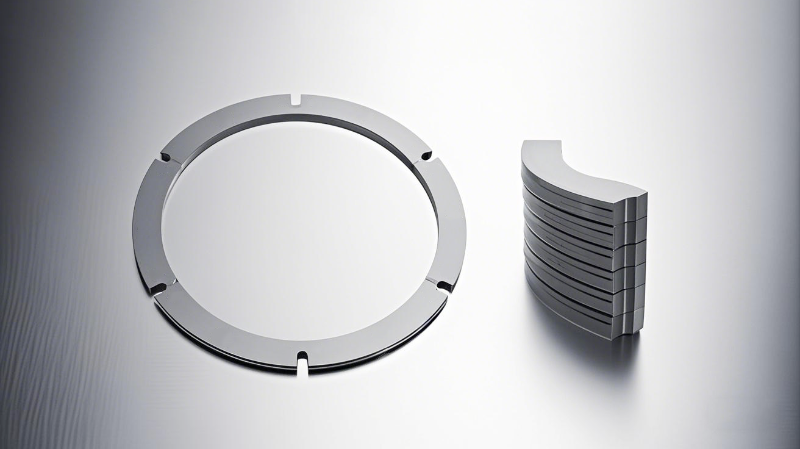

六片组合密封圈（DSH selas 6P）采用聚四氟乙烯（PTFE）与石墨的复合材料体系，通过多层组合结构实现动态密封。小东晟想说PTFE材料在-60~260℃范围内保持稳定热性能，其不可压缩性和低摩擦系数（0.04~0.15）可有效降低造粒机压辊系统的摩擦损耗。石墨填充则提升了材料的导热性（较纯PTFE提高30%以上），避免因造粒机高压工况导致的局部过热失效。

一、六片组合密封圈在造粒机中的关键性能适配

针对化工厂造粒机的典型工况，六片组合密封圈通过以下特性实现优化：

压力适应性：多层密封结构通过梯度压缩设计分散压力，参考V型组合密封原理，单层承压0.5MPa时，六片组合体可承受峰值压力3MPa而不发生冷流变形；

动态密封补偿：造粒机压辊的振动（常见频率15~50Hz）通过密封圈弹性变形吸收，其永久压缩变形率Cs<15%（GB/T 10708.1标准），确保长期运行后仍保持密封力；

介质兼容性：PTFE-石墨复合材料对造粒过程中产生的酸性介质（如磷酸盐颗粒）具有抗腐蚀能力，化学稳定性优于普通橡胶密封圈。

二、六片组合密封圈的失效防护策略

在造粒机应用中需重点监控：

热老化控制：当压辊温度>120℃时，PTFE分子链断裂速率加快，建议配合温度传感器实时监测密封界面温度；

安装精度要求：轴径公差需控制在H8/g6级，避免偏心磨损导致密封圈局部过载（参考ISO 3601-3标准）；

维护周期优化：根据颗粒机压辊压力曲线（0.15~0.25MPa为最佳区间），建议每8000小时更换密封组件以预防突发泄漏。

六片组合密封圈技术参考文献

材料性能研究

《聚四氟乙烯复合材料在高压密封中的应用》（张立新等，《机械工程学报》，2022）

ASTM D4894-19《Standard Specification for Polytetrafluoroethylene (PTFE) Granular Molding and Ram Extrusion Materials》

密封结构设计

ISO 3601-3:2021《Fluid power systems—O-rings—Part 3: Quality acceptance criteria》

《多片组合式密封圈的应力分布优化》（李强，《润滑与密封》，2023）

工业应用案例

GB/T 10708.1-2020《往复运动橡胶密封圈结构尺寸系列》

《化工造粒机密封失效分析与改进》（王振华，《化工机械》，2021）

测试与维护规范

API 682《Shaft Sealing Systems for Centrifugal and Rotary Pumps》

《PTFE密封圈在高温环境下的寿命预测模型》（陈默等，《材料科学与工程》，2024）
