航空工业中常用的O形橡胶密封圈结构设计

返回列表 来源: 东晟密封 发布日期: 2020.09.27

航空工业中常用的O形橡胶密封圈,该结构使用时,O形橡胶密封圈的左右两端倾斜的压缩面兼具轴、径向密封方式优点,在使用外套螺帽进行紧固过程中,由接头和接座对O形橡胶密封圈形成挤压时,可同时产生轴向及径向预紧力,并可通过调整对外套螺帽旋紧力来实现对O形橡胶密封圈压紧度控制,提高管路介质密封可靠性,更增强其对介质的 密封能力,并可在一定程度上弥补由于接头加工粗度不足造成结构易漏的可能。

特点:

1.拆装方便,外套螺帽拧松后,接头与接座在O形橡胶密封圈形变下自然分开,且渐入式结构降低两端咬死风险

2.接头首尾同心度定位,保证安装同轴,O形橡胶密封圈压缩均匀

3.O形橡胶密封圈压缩量可调整,可弥补加工误差

4.接头与接座渐入式结构的安装方式降低了O形橡胶密封圈因配合尺寸加工误差导致的胶圈损坏。

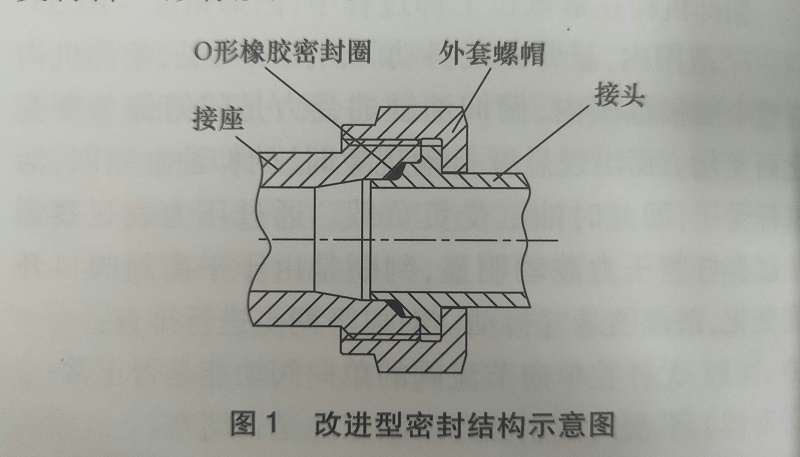

O形橡胶密封圈设计结构
