DAS/DBM组合密封
返回列表 来源: 东晟密封 发布日期: 2021.07.01

DAS/DBM组合密封是一种双作用的密封和导向元件,它是由一个弹性密封圈、两个挡圈和两个导向环组成。密封件在静态和动态都能起良好的密封作用,而挡圈可以防止橡胶密封圈被挤入密封间隙,导向环的作用是使活塞在缸筒内导向并吸收径向力。这种设计提供了一种紧凑的密封与导向的组合,可用于开放式或封闭式安装沟槽。

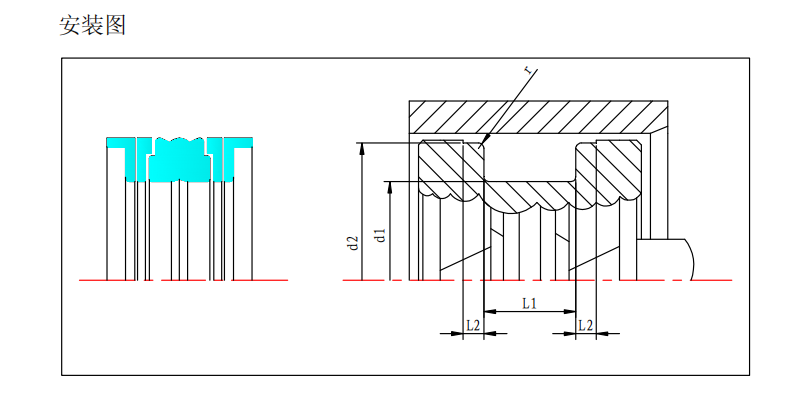

结构 :DAS/DBM 组合密封在实际使用中几种不同的截面几何形状,通常是根据现有的安装沟槽来选择确定的。

DAS 型号 A这种型号的产品特点是具有直线形的、长边、L 形截面的导向环。与 B 型产品相比,对于相同的缸筒直径,它的沟槽深度较浅,适合于缸筒壁厚较薄的应用场合如伸缩油缸。

DAS 型号 B 这种型号的产品特点是有 Z 形挡圈,它在内部形成了带弹性体的腔室,并且由外侧的L 型导向环对中。

对于许多规格的活塞来说,由于所受的侧向载荷不同,因此可根据需要选择不同尺寸的导向环。由于沟槽的深度较深,密封件的截面比型号 A 更坚固,并且要求更大的安装力。

DBM合密封的截面特点是一个人字形挡圈,它可以有效防止弹性密封圈变形或被挤出。挡圈外侧的 L 型导向环有对中作用。

可选配置:当系统压力大,且径向负载高时,对于 DBM 组合密封也可以考虑 DBM/NEO 作为活塞密封。这种产品不带 L 形导向环,但有挡圈,同时需另配单独的导向环。

DASDBM组合密封


DBM合密封优点 :

1.密封效果好,也适用于支承缸,可安装在封闭式沟槽中,能降低加工成本。

2.经济型的“密封加导向”解决方案 ,开切口的挡圈和导向环安装方便 。

DBM合密封应用案例 :

DAS/DBM 组合密封推荐用于液压元件的双向作用活塞密封件,例如:机床 、汽车起重机 、叉车和搬运机械 、农业机械

DBM合密封工况技术条件

压力: 达 35MPa

速度: 达 0.5m/s

温度: —30℃至+100℃

材料: 矿物液压油,抗燃液压油,HFA,HFB,HFC
