冶金重载设备丨氟橡胶V型夹布油封的工程应用与性能解析！

来源：东晟密封发布日期： 2025-06-12

在极端工况密封领域，氟橡胶V型夹布油封（代码DSH）凭借其独特的复合结构设计，成为盾构机、冶金设备等重载设备的核心密封元件。该产品通过氟橡胶（FKM）基体与增强夹布的协同作用，实现了40MPa高压与-25~200℃宽温域下的稳定密封，其0.5m/s的速度适应性恰好满足多数重型设备的往复运动需求。

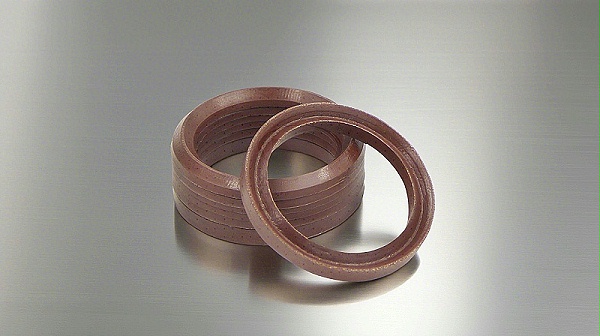

氟橡胶V型夹布油封---是由氟橡胶（FKM）+夹布密封材料制成的油封，主要应用于盾构机、冶金设备、陶瓷设备、重载油缸、油压机等

1. 材料创新：氟橡胶与夹布的结构优势

氟橡胶V型夹布油封的卓越性能首先源于其材料选择。FKM橡胶主链中的C-F键键能高达485kJ/mol，赋予其优异的耐高温和耐化学腐蚀特性，在200℃持续工作时硬度变化不超过5IRHD。而内嵌的夹布层（通常为帆布或碳纤维增强材料）则显著提升耐磨性，实测数据显示其抗挤出能力比纯胶制品提高3倍以上，特别适用于盾构机刀盘驱动系统的高压泥浆环境。这种复合结构使产品在冶金设备轧辊油缸中寿命可达普通丁腈橡胶油封的5倍。

2. 设计特性：V型结构的工程适配性

氟橡胶V型夹布油封采用多件套组合设计（常见3/5/7件套），通过预压缩产生的径向力实现自紧密封。其V型截面能有效补偿密封面磨损，在油压机40MPa压力波动时仍保持接触压力在12-15N/mm²区间。独特的宽唇结构配合夹布支撑，解决了陶瓷设备高温烧结过程中密封件易变形的难题，实测在200℃热压成型机上泄漏量低于0.02ml/min。产品内径规格覆盖500-800mm范围，可通过叠加调整高度适配不同缸径。

3. 行业应用：重载场景的密封解决方案

在盾构机主驱动密封系统中，氟橡胶V型夹布油封需同时抵抗地质粉尘侵入和液压油外泄。其夹布层能有效阻断粒径＞50μm的颗粒物，而氟橡胶基体则耐受齿轮油与EP添加剂的化学侵蚀。冶金设备应用案例显示，该产品在连铸机150℃高温冷却水环境中，压缩永久变形率较传统产品降低40%，使检修周期从3个月延长至18个月。对于陶瓷等静压机特有的低压慢速工况（0.2m/s），其宽温域特性确保从常温压制到180℃烧结全过程密封可靠。

4. 技术演进与维护要点

当前氟橡胶V型夹布油封正朝着功能集成化方向发展，部分厂商已推出内置螺旋回流槽的改进型号，在重载油缸应用中泵油效率提升至99.6%。使用中需注意：安装预压缩量应控制在15-20%以补偿高温蠕变；在碱性介质中建议将工作温度上限降至150℃；定期检查唇口磨损情况，当硬度上升超过10邵氏A时需更换。河北某冶金企业实践表明，配合专用安装工具可使产品寿命再提升30%。
