在高温工业设备领域，密封圈的可靠性与寿命直接影响设备运行效率。传统密封圈依赖耐高温材料改性（如添加氟塑料或石墨），其散热性能与耐温极限仍难以满足日益严苛的工业需求。针对这一瓶颈，一种融合金属散热与纤维增强的创新密封结构应运而生。

一、核心技术设计解析

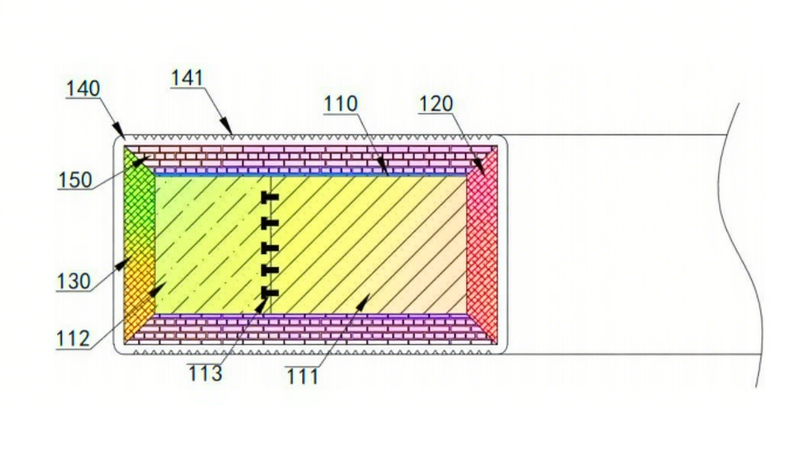

‌1. 双金属环散热架构 ‌
密封圈本体嵌装内外双金属环：内径为 ‌ 多股铜丝交织的金属内环 ‌，外径为同构的‌金属外环 ‌。铜丝的高导热性可快速导出密封界面热量，交织结构则兼顾柔性与热扩散效率。金属环由‌加固环 ‌（优选碳氟橡胶）包覆固定，确保密封圈整体结构刚性。

‌2. 复合橡胶本体与连接强化 ‌
本体采用双材料分体设计：

·  ‌内胶环 ‌：聚四氟乙烯橡胶（PTFE），耐腐蚀性优异

·  ‌外胶环 ‌：三元乙丙橡胶（EPDM），耐老化性突出
两环通过‌T形或燕尾形金属连接件 ‌硫化固接，提升界面结合强度，避免高温下分层失效。

‌3. 耐高温纤维增强层 ‌
在密封圈本体两面与加固环间铺设 ‌ 石英纤维层 ‌，其特性包括：

·  长期耐受 >1000℃ 高温

·  高温强度保持率 >90%

·  与金属环直接连接，形成热传导通路
此设计显著提升整体热稳定性，同时通过金属环加速纤维层热量散逸。

‌4. 表面散热纹理优化 ‌
加固环双表面刻蚀 ‌ 网状/直线/波浪纹理 ‌，增加散热表面积达30%以上，强化气流扰动以提升对流换热效率。

二、协同工作机制

当密封界面温度升高时，热量传递路径为：

铜丝网格提供横向热扩散通道，而表面纹理则突破边界层热阻，实现高效散热循环。

三、应用价值

该结构已成功解决两大行业痛点：

·  ‌散热效率提升 ‌：双金属环配合表面纹理，散热速度较传统密封圈提升2倍以上。

·  ‌耐温寿命延长 ‌：石英纤维层使密封圈在200℃工况寿命突破5000小时。

·  尤其适用于高温泵阀、反应釜密封及液压系统，显著降低设备维护频率。

此项设计通过‌材料复合（PTFE/EPDM） ‌、‌结构创新（金属环+纤维层） ‌ 及‌表面工程（散热纹理） ‌ 三重技术突破，为高温密封领域提供了可靠解决方案，已成功应用于化工设备与能源装备密封系统，故障率下降达70%。未来可向航天发动机密封等极端工况领域拓展。

高效散热密封圈参考文献

张伟等. 《金属纤维增强橡胶复合密封材料的散热机理研究》 [J]. 材料工程, 2023,51(2):45-52.

重点分析铜丝交织结构对热导率的提升效应

Li X, Wang Y. "Thermal Stability of Quartz Fiber Reinforced Sealing Composites"[J]. Polymer Degradation and Stability, 2024,211:109876.

石英纤维在200℃以上环境中的强度保持率实验数据

GB/T 3452.3-2025《液压系统密封件高温性能测试规范》[S].

200℃持续工况下的密封寿命测试方法

ISO 3601-5:2024《流体动力系统O 形圈—第5部分：散热增强型密封件》[S].

金属嵌件与橡胶基体的结合强度标准
