旋转丁腈橡胶骨架油封的内外径高度代表什么意思?
返回列表 来源: 发布日期: 2022.12.06

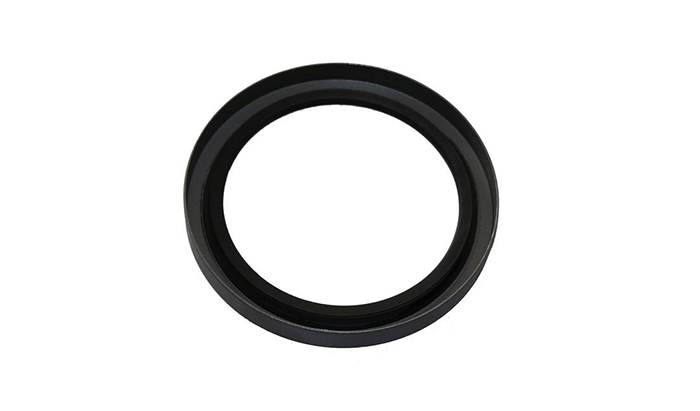

骨架油封产品图4

旋转丁腈橡胶骨架油封的型号中包含了轴径(内径)、外径及高度(厚度),东晟油封告诉您这些尺寸的大小公差严重的会机械的使用寿命,小到这型号的尺寸或大或小,所以用户在选购和使用中可能还会有些难度,相信“橡胶骨架油封的内外径高度代表什么意思”这个问题困恼了很多用户。

旋转丁腈橡胶骨架油封是油封的典型代表,一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按结构形式可分单唇骨架油封和双唇骨架油封。双唇橡胶骨架油封的副唇起防尘作用,防止外界的灰尘,杂质等进入机器内部。按骨架型式可分为内包骨架油封,外露骨架油封和装配式油封。按工作条件可分为旋转骨架油封和往返式骨架油封。

旋转丁腈橡胶骨架油封规格主要的参数有:内径、外径、高度;它们的单位为毫米;主要组成材料为丁腈橡胶(NBR)。从图中我们可以看出内径:内圆的直径称为内径;外径:包括壁厚度在内的管子或容器的外缘直径;高度:从橡胶骨架油封的底部到顶端的距离。橡胶骨架油封型号具体信息有:

  序号1:内径(mm):10;外径(mm):25;高度(mm):10;

  序号2:内径(mm):12;外径(mm):25;高度(mm):10;

  序号3:内径(mm):14;外径(mm):30;高度(mm):10;

  序号4:内径(mm):15;外径(mm):30;高度(mm):10;
