U形圈
来源: 东晟密封 发布日期: 2021-06-29

U形圈主要用做液压缸中的活塞杆密封件,聚氨酯橡胶的 U—形圈是经过考验的元件,由于其良好的机械性能,用在标准缸结构中,特别用于恶劣工作条件下的工程机械液压缸。U形圈是一种作为单作用、单唇、紧凑型 密封件来使用的。这种密封件可用一种简单的方法来安装,并通过密封件外径上的过盈配合使其定位,形成静态密封。它有一个非对称的密封唇,且内唇较短。这种结构形式的 U 形圈比 RU2 系列更容易吸收活塞杆的震动和弯曲变形。在没有压力时,它的摩擦力比双唇 U 形圈的要小的多。

U形圈作用机理

U形圈的密封效果来自密封体内在的预载荷和安装时密封唇的压缩。在工作状态下,系统压力作用在U形圈上。增加了U形圈与活塞杆的径向接触应力。在低速时,由于在密封间隙中没有形成充分的润滑油膜以及密封件的材料特性,U 形圈可能会产生爬行现象,这种情况符合相关文献中所描述的 stribeck 曲线。

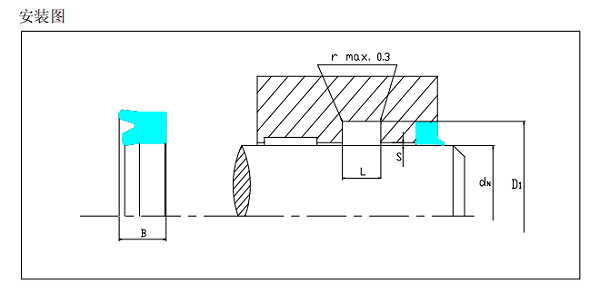

U形圈安装

U形圈优点 :

1.对压力变化适应能力强,不受大载荷和活塞杆弯曲变形的影响

抗间隙挤出性好

2.与双唇品种相比,低压范围时的摩擦小

U形圈技术数据 :

工作压力:40MPa

速 度: 达 0.5m/s

温 度: 在矿物油中使用

密封间隙活塞杆与密封装置之间的径向间隙与工作压力和活塞杆直径有关。
