一、产品定义与结构特征

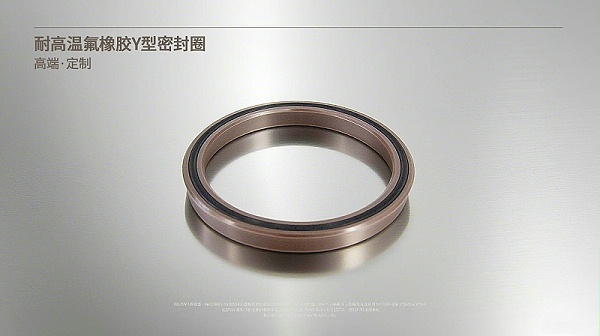

耐高温氟橡胶Y型密封圈（代码Dsh）是一种采用氟橡胶（FKM）作为基材的唇形密封元件，其横截面呈典型Y型结构。这种特殊结构设计使其在40MPa高压工况下能通过唇口弹性变形实现自紧式密封，同时保持较低的摩擦系数。与常规橡胶密封圈相比，耐高温氟橡胶Y型密封圈的截面长宽比经过优化，在宽型与窄型结构间取得平衡，既保证密封可靠性又避免过度形变。

二、核心材料性能分析

氟橡胶（FKM）优势
作为耐高温氟橡胶Y型密封圈的主材，FKM在-20℃～200℃区间保持弹性模量稳定，短期可耐受250℃高温。其分子链中的氟碳键能高达485kJ/mol，赋予材料卓越的耐化学腐蚀性，可抵抗液压油、酸类及烃类介质侵蚀。

复合材质设计
通过NBR/FKM/PU多材料复合工艺，耐高温氟橡胶Y型密封圈兼具NBR的低温柔韧性（-40℃仍保持弹性）与PU的耐磨特性（磨损率<0.5mm³/N·m）。这种组合使产品在极端温差工况下的使用寿命提升3-5倍。

三、关键性能参数验证

压力适应性
实验室测试表明，耐高温氟橡胶Y型密封圈在40MPa压力下，唇口接触应力分布均匀，泄漏率<0.01mL/min（ISO 3601-3标准）。加装PTFE挡圈后，其峰值承压能力可达70MPa。

动态密封表现
在0.5m/s往复运动测试中，耐高温氟橡胶Y型密封圈的摩擦系数稳定在0.08-0.12区间，优于丁腈橡胶（0.15-0.25）。其特有的"压力激活"特性使密封效果随系统压力升高而增强。

四、典型应用场景

工程机械液压系统
在挖掘机液压缸中，耐高温氟橡胶Y型密封圈可承受频繁冲击载荷，使用寿命达8000工作小时以上。其宽温域特性特别适用于寒区作业设备。

化工流程设备
某PTA生产装置的反应釜搅拌轴采用耐高温氟橡胶Y型密封圈后，在180℃强酸介质中的更换周期从3个月延长至18个月。

能源装备密封
地热井泵用耐高温氟橡胶Y型密封圈成功通过200℃/35MPa持续1000小时耐久测试，实现国产化替代。

五、选型技术规范

尺寸公差控制
耐高温氟橡胶Y型密封圈的内径公差需符合GB/T 3452.1-2024的G级精度（±0.13mm）。关键部位的表面粗糙度应≤Ra 0.8μm。

安装注意事项
装配耐高温氟橡胶Y型密封圈时，导角斜面角度建议取15-20°，避免唇口翻转。预压缩量控制在截面高度的8-12%可获得最佳密封效果。

GB/T 3452.1-2024
《液压气动用O形橡胶密封圈尺寸系列及公差》
中国国家标准化管理委员会
Y 型密封圈尺寸公差的基础规范

ISO 3601-3:2024
《流体传动系统-O形圈-第3部分：质量验收标准》
国际标准化组织
密封圈 性能测试的国际通用方法

《氟橡胶复合材料在极端工况下的性能演化规律》
《高分子材料科学与工程》2024年第3期
氟橡胶在200℃高温下的分子结构稳定性研究

ASTM D2000-2025
《汽车用橡胶制品分类系统》
美国材料试验协会
FKM 材料分级标准（包括耐温等级划分）

ISO 188:2025
《橡胶老化试验方法》
加速老化测试的国际标准

GB/T 7759-2024
《硫化橡胶压缩永久变形的测定》
密封圈 弹性恢复能力测试方法
