凹沟球轴承密封结构方式剖析与应用
来源: 东晟密封 发布日期: 2020-11-24

一、凹沟球轴承密封结构方式剖析:

凹沟球轴承的密封结构方式各种各样,按密封原材料不一样,关键分成硫化橡胶密封圈和密封盖二种:按密封相互配合不一样,可分成容栅密封和非接触式密封。针对摩托、家用电器电动机、奢华电风扇等密封凹沟球轴承,现阶段常见的基础密封结构关键有以下五种方式。

轴承内孔含有密封槽,密封圈与密封槽产生谜宫样子,密封路经长,具备缓冲区域带,有益于密封,尤其是合适于对浮尘等固态顆粒的密封。可是因为受生产加工难度系数和产品成本的控制,轴承抛圈密封槽铣削生产加工和热处理工艺后一般已不开展切削生产加工,因此 轴承抛圈密封槽的加工精度受限制,造成密封圈唇口与密封槽的相互配合精密度不高:而且因为与密封圈唇口相触碰的内孔密封槽斜杠与等分线交角一般仅有多次,因此密封圈唇口与密封槽相互配合的紧松水平受内、外两个圈密封槽轴径规格(密封槽的轴径部位)的危害非常大。外侧密封槽轴径规格转变, 轴承密封圈的轴径定位位置也跟随转变;或是与密封圈唇口触碰的内孔密封槽斜杠轴径规格转变,都是会立即危害密封圈与内孔密封槽的相互配合精密度。因而这类结构的密封圈唇口与内孔密封槽的相互配合过盈量分散性大,密封圈唇口要不触碰形变量过小,危害密封实际效果,要不触碰形变过多,扩大表面的磨擦扭矩和轴承旋转扭矩,导致轴承工作中时震动噪声扩大和升温过高过快。

针对非接触式密封结构而言,密封圈或密封盖与密封槽的相互配合空隙越小,密封实际效果越好。因为硫化橡胶密封圈具备很好的延展性,即便 是非接触式结构,通常也容许存有超轻触碰;而密封盖是铁盖,不具备所述优势,其相互配合务必是过渡配合,设计方案上为了更好地保证 密封盖与密封槽的过渡配合迫不得已预埋很大的空隙。但因为密封盖生产加工简易和空隙低成本,成本费约是丁腈橡胶密封圈的70%,因此在一些密封规定不太高的场所還是常常被运用。

二、凹沟球轴承密封结构的运用

现阶段运用于摩托、家用电器电动机和奢华电风扇领域的凹沟球轴承,一般依据轴承的安裝位置或工作中情况设计制作不一样的密封结构。

例如单双面密封的摩托柴油发动机壳体轴承,其润化是根据柴油发动机工作中时带主观因素内的汽车机油开展溅出润化。这类溅出润化方法不仅在柴油发动机机腔内和轴承腔内产生,定的汽压且汽车机油具备一定的流动性速率,这一点不利轴承的防渗油密封。因而对该类轴承的防渗油密封性能规定十分高,轴承务必选用容栅密封结构。从之上几类基础密封结构的数据分析得知,密封结构都能基础符合要求。

因而摩托柴油发动机壳体轴承选用內外径容栅密封结构更加广泛。这儿提及的相互配合过盈量是一个既危害轴承防渗油密封性能,又危害磨擦扭矩尺寸的重要性能参数。

如摩托轮圈轴承和全自动洗衣机、离心水泵等家用电器电动机轴承选用植物油脂润化,在防污、防潮和补漏脂等层面规定较高,因而一般也选用容栅密封结构。但因为沒有摩托柴油发动机轴承的密封性能规定那麼高,因此 密封圈唇口与内孔的相互配合过盈量相对而言小些,尤其是针对家用电器电动机轴承而言,为了更好地尽量减少轴承的磨擦扭矩,减少轴承的震动噪声和升温,过盈量一般取不大,这时候也常称作轻容栅密封结构。

工业缝纫机轴承也选用植物油脂润化,对抗油、防潮沒有尤其规定,但因为轴承的安裝自然环境和工缝机的应用自然环境都存有浮尘较多的难题,因而对轴承防污密封性能规定较高,一般配选用密封路线较长的谜宫式密封结构,非接触式的密封结构。

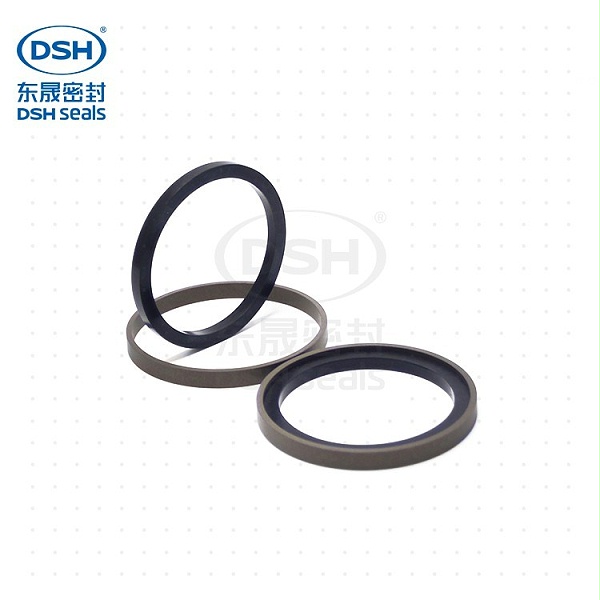

重载孔用组合密封圈SPG
